台湾协鸿5BC series加工中心

产品优势

航空航天组件高效解决方案

+哈特福德5bc五轴加工中心的基础上加工形成哈特福德品牌卓越的TP提供下一代解决方案，为客户在航空航天零部件行业几十年。

终极240°五轴头

+哈特福德的240°五轴头提供了多功能性和切割灵活性，你需要处理大型复杂零件加工。

叉头结构

+哈特福德的五轴头叉结构提供更高的刚性。

hsk-a63高精密主轴

+自制高精度内装主轴。与15000rpm双接触HSK主轴使主轴的高速度、高精度和高刚性。此外，CTS功能可以添加，使您的加工更大的生产力。

型号规范


  • 机床型号
  • 5BC-329
  •
  • 工作台

  • 工作台面积

    3000x1800 (118.11x70.87)

    mm (inch)

    工作台最大载重量

    10000 (22046.23)

    kg (lbs.)

  • 行程

  • 纵向行程（X轴）

    3000 (118.11)

    mm (inch)

    横向行程（Y轴）

    2900 (114.17)

    mm (inch)

    上下行程（Z轴）

    1000 opt. 1200 (39.37 opt. 47.24)

    mm (inch)

  • 主轴

  • 主轴锥度

    HSK-A63/HSK-A100



    主轴转速（内置）

    HSK-A63:15000, HSK-A100: 12000

    rpm

  • 进给

  • 切削速度(X/Y/Z)

    20/18/16 (787.4/708.66/629.92)

    m/min (ipm)

  • 自动换刀系统

  • 刀具数目

    32 opt. 40/60

    pcs

  • 机床型号
  • 5BC-429
  •
  • 工作台

  • 工作台面积

    4000x1800 (157.48x70.87)

    mm (inch)

    工作台最大载重量

    12000 (26455.47)

    kg (lbs.)

  • 行程

  • 纵向行程（X轴）

    4000 (157.48)

    mm (inch)

    横向行程（Y轴）

    2900 (114.17)

    mm (inch)

    上下行程（Z轴）

    1000 opt. 1200 (39.37 opt. 47.24)

    mm (inch)

  • 主轴

  • 主轴锥度

    HSK-A63/HSK-A100



    主轴转速（内置）

    HSK-A63: 15000, HSK-A100: 12000

    rpm

  • 进给

  • 切削速度(X/Y/Z)

    20/18/16 (787.4/708.66/629.92)

    m/min (ipm)

  • 自动换刀系统

  • 刀具数目

    32 opt. 40/60

    pcs

  • 机床型号
  • 5BC-334
  •
  • 工作台

  • 工作台面积

    3000x2200 (118.11x86.61)

    mm (inch)

    工作台最大载重量

    10000 (22046.23)

    kg (lbs.)

  • 行程

  • 纵向行程（X轴）

    3000 (118.11)

    mm (inch)

    横向行程（Y轴）

    3400 (133.86)

    mm (inch)

    上下行程（Z轴）

    1000 opt. 1200 (39.37 opt. 47.24)

    mm (inch)

  • 主轴

  • 主轴锥度

    HSK-A63/HSK-A100



    主轴转速（内置）

    HSK-A63: 15000, HSK-A100: 12000

    rpm

  • 进给

  • 切削速度(X/Y/Z)

    20/18/16 (787.4/708.66/629.92)

    m/min (ipm)

  • 自动换刀系统

  • 刀具数目

    32 opt. 40/60

    pcs

  • 机床型号
  • 5BC-434
  •
  • 工作台

  • 工作台面积

    4000x2200 (157.48x86.61)

    mm (inch)

    工作台最大载重量

    12000 (26455.47)

    kg (lbs.)

  • 行程

  • 纵向行程（X轴）

    4000 (157.48)

    mm (inch)

    横向行程（Y轴）

    3400 (133.86)

    mm (inch)

    上下行程（Z轴）

    1000 opt. 1200 (39.37 opt. 47.24)

    mm (inch)

  • 主轴

  • 主轴锥度

    HSK-A63/HSK-A100



    主轴转速（内置）

    HSK-A63: 15000, HSK-A100: 12000

    rpm

  • 进给

  • 切削速度(X/Y/Z)

    20/18/16 (787.4/708.66/629.92)

    m/min (ipm)

  • 自动换刀系统

  • 刀具数目

    32 opt. 40/60

    pcs

  • 机床型号
  • 5BC-534
  •
  • 工作台

  • 工作台面积

    5000 (196.85)

    mm (inch)

    工作台最大载重量

    15000 (33069.34)

    kg (lbs.)

  • 行程

  • 纵向行程（X轴）

    5000 (196.85)

    mm (inch)

    横向行程（Y轴）

    3400 (133.86)

    mm (inch)

    上下行程（Z轴）

    1000 opt. 1200 (39.37 opt. 47.24)

    mm (inch)

  • 主轴

  • 主轴锥度

    HSK-A63/HSK-A100



    主轴转速（内置）

    HSK-A63: 15000, HSK-A100: 12000

    rpm

  • 进给

  • 切削速度(X/Y/Z)

    14/18/16 (551.18/708.66/629.92)

    m/min (ipm)

  • 自动换刀系统

  • 刀具数目

    32 opt. 40/60

    pcs

  • 机床型号
  • 5BC-634
  •
  • 工作台

  • 工作台面积

    6000x2200 (236.22x86.61)

    mm (inch)

    工作台最大载重量

    18000 (39683.21)

    kg (lbs.)

  • 行程

  • 纵向行程（X轴）

    6000 (236.22)

    mm (inch)

    横向行程（Y轴）

    3400 (133.86)

    mm (inch)

    上下行程（Z轴）

    1000 opt. 1200 (39.37 opt. 47.24)

    mm (inch)

  • 主轴

  • 主轴锥度

    HSK-A63/HSK-A100



    主轴转速（内置）

    HSK-A63: 15000, HSK-A100: 12000

    rpm

  • 进给

  • 切削速度(X/Y/Z)

    12/18/16 (472.44/708.66/629.92)

    m/min (ipm)

  • 自动换刀系统

  • 刀具数目

    32 opt. 40/60

    pcs

  • 机床型号
  • 5BC-438
  •
  • 工作台

  • 工作台面积

    4000x2500 (157.48x98.43)

    mm (inch)

    工作台最大载重量

    18000 (39683.21)

    kg (lbs.)

  • 行程

  • 纵向行程（X轴）

    4000 (157.48)

    mm (inch)

    横向行程（Y轴）

    3800 (149.61)

    mm (inch)

    上下行程（Z轴）

    1000 opt. 1200 (39.37 opt. 47.24)

    mm (inch)

  • 主轴

  • 主轴锥度

    HSK-A63/HSK-A100



    主轴转速（内置）

    HSK-A63: 15000, HSK-A100: 12000

    rpm

  • 进给

  • 切削速度(X/Y/Z)

    16/18/16 (629.92/708.66/629.92)

    m/min (ipm)

  • 自动换刀系统

  • 刀具数目

    32 opt. 40/60

    pcs

  • 机床型号
  • 5BC-538
  •
  • 工作台

  • 工作台面积

    5000x2500 (196.85x98.43)

    mm (inch)

    工作台最大载重量

    20000 (44092.45)

    kg (lbs.)

  • 行程

  • 纵向行程（X轴）

    5000 (196.85)

    mm (inch)

    横向行程（Y轴）

    3800 (149.61)

    mm (inch)

    上下行程（Z轴）

    1000 opt. 1200 (39.37 opt. 47.24)

    mm (inch)

  • 主轴

  • 主轴锥度

    HSK-A63/HSK-A100



    主轴转速（内置）

    HSK-A63: 15000, HSK-A100: 12000

    rpm

  • 进给

  • 切削速度(X/Y/Z)

    12/18/16 (472.44/708.66/629.92)

    m/min (ipm)

  • 自动换刀系统

  • 刀具数目

    32 opt. 40/60

    pcs

  • 机床型号
  • 5BC-638
  •
  • 工作台

  • 工作台面积

    6000x2500 (236.22x98.43)

    mm (inch)

    工作台最大载重量

    23000 (50706.32)

    kg (lbs.)

  • 行程

  • 纵向行程（X轴）

    6000 (236.22)

    mm (inch)

    横向行程（Y轴）

    3800 (149.61)

    mm (inch)

    上下行程（Z轴）

    1000 opt. 1200 (39.37 opt. 47.24)

    mm (inch)

  • 主轴

  • 主轴锥度

    HSK-A63/HSK-A100



    主轴转速（内置）

    HSK-A63: 15000, HSK-A100: 12000

    rpm

  • 进给

  • 切削速度(X/Y/Z)

    10/18/16 (393.7/708.66/629.92)

    m/min (ipm)

  • 自动换刀系统

  • 刀具数目

    32 opt. 40/60

    pcs

  • 机床型号
  • 5BC-738
  •
  • 工作台

  • 工作台面积

    7000x2500 (275.59x98.43)

    mm (inch)

    工作台最大载重量

    25000 (55115.57)

    kg (lbs.)

  • 行程

  • 纵向行程（X轴）

    7000 (275.59)

    mm (inch)

    横向行程（Y轴）

    3800 (149.61)

    mm (inch)

    上下行程（Z轴）

    1000 opt. 1200 (39.37 opt. 47.24)

    mm (inch)

  • 主轴

  • 主轴锥度

    HSK-A63/HSK-A100



    主轴转速（内置）

    HSK-A63: 15000, HSK-A100: 12000

    rpm

  • 进给

  • 切削速度(X/Y/Z)

    10/18/16 (393.7/708.66/629.92)

    m/min (ipm)

  • 自动换刀系统

  • 刀具数目

    32 opt. 40/60

    pcs

  • 机床型号
  • 5BC-838
  •
  • 工作台

  • 工作台面积

    8000x2500 (314.96x98.43)

    mm (inch)

    工作台最大载重量

    27000 (59524.81)

    kg (lbs.)

  • 行程

  • 纵向行程（X轴）

    8000 (314.96)

    mm (inch)

    横向行程（Y轴）

    3800 (149.61)

    mm (inch)

    上下行程（Z轴）

    1000 opt. 1200 (39.37 opt. 47.24)

    mm (inch)

  • 主轴

  • 主轴锥度

    HSK-A63/HSK-A100



    主轴转速（内置）

    HSK-A63: 15000, HSK-A100: 12000

    rpm

  • 进给

  • 切削速度(X/Y/Z)

    8/18/16 (314.96/708.66/629.92)

    m/min (ipm)

  • 自动换刀系统

  • 刀具数目

    32 opt. 40/60

    pcs

  • 机床型号
  • 5BC-442
  •
  • 工作台

  • 工作台面积

    4000x3000 (157.48x118.11)

    mm (inch)

    工作台最大载重量

    18000 (39683.21)

    kg (lbs.)

  • 行程

  • 纵向行程（X轴）

    4000 (157.48)

    mm (inch)

    横向行程（Y轴）

    4200 (165.35)

    mm (inch)

    上下行程（Z轴）

    1000 opt. 1200 (39.37 opt. 47.24)

    mm (inch)

  • 主轴

  • 主轴锥度

    HSK-A63/HSK-A100



    主轴转速（内置）

    HSK-A63: 15000, HSK-A100: 12000

    rpm

  • 进给

  • 切削速度(X/Y/Z)

    16/16/16 (629.92/629.92/629.92)

    m/min (ipm)

  • 自动换刀系统

  • 刀具数目

    32 opt. 40/60

    pcs

  • 机床型号
  • 5BC-542
  •
  • 工作台

  • 工作台面积

    5000x3000 (196.85x118.11)

    mm (inch)

    工作台最大载重量

    21000 (46297.08)

    kg (lbs.)

  • 行程

  • 纵向行程（X轴）

    5000 (196.85)

    mm (inch)

    横向行程（Y轴）

    4200 (165.35)

    mm (inch)

    上下行程（Z轴）

    1000 opt. 1200 (39.37 opt. 47.24)

    mm (inch)

  • 主轴

  • 主轴锥度

    HSK-A63/HSK-A100



    主轴转速（内置）

    HSK-A63: 15000, HSK-A100: 12000

    rpm

  • 进给

  • 切削速度(X/Y/Z)

    14/16/16 (551.18/629.92/629.92)

    m/min (ipm)

  • 自动换刀系统

  • 刀具数目

    32 opt. 40/60

    pcs

  • 机床型号
  • 5BC-642
  •
  • 工作台

  • 工作台面积

    6000x3000 (236.22x118.11)

    mm (inch)

    工作台最大载重量

    24000 (52910.94)

    kg (lbs.)

  • 行程

  • 纵向行程（X轴）

    6000 (236.22)

    mm (inch)

    横向行程（Y轴）

    4200 (165.35)

    mm (inch)

    上下行程（Z轴）

    1000 opt. 1200 (39.37 opt. 47.24)

    mm (inch)

  • 主轴

  • 主轴锥度

    HSK-A63/HSK-A100



    主轴转速（内置）

    HSK-A63: 15000, HSK-A100: 12000

    rpm

  • 进给

  • 切削速度(X/Y/Z)

    12/16/16 (472.44/629.92/629.92)

    m/min (ipm)

  • 自动换刀系统

  • 刀具数目

    32 opt. 40/60

    pcs

  • 机床型号
  • 5BC-742
  •
  • 工作台

  • 工作台面积

    7000x3000 (275.59x118.11)

    mm (inch)

    工作台最大载重量

    27000 (59524.81)

    kg (lbs.)

  • 行程

  • 纵向行程（X轴）

    7000 (275.59)

    mm (inch)

    横向行程（Y轴）

    4200 (165.35)

    mm (inch)

    上下行程（Z轴）

    1000 opt. 1200 (39.37 opt. 47.24)

    mm (inch)

  • 主轴

  • 主轴锥度

    HSK-A63/HSK-A100



    主轴转速（内置）

    HSK-A63: 15000, HSK-A100: 12000

    rpm

  • 进给

  • 切削速度(X/Y/Z)

    10/16/16 (393.7/629.92/629.92)

    m/min (ipm)

  • 自动换刀系统

  • 刀具数目

    32 opt. 40/60

    pcs

  • 机床型号
  • 5BC-842
  •
  • 工作台

  • 工作台面积

    8000x3000 (314.96x118.11)

    mm (inch)

    工作台最大载重量

    30000 (66138.68)

    kg (lbs.)

  • 行程

  • 纵向行程（X轴）

    8000 (314.96)

    mm (inch)

    横向行程（Y轴）

    4200 (165.35)

    mm (inch)

    上下行程（Z轴）

    1000 opt. 1200 (39.37 opt. 47.24)

    mm (inch)

  • 主轴

  • 主轴锥度

    HSK-A63/HSK-A100



    主轴转速（内置）

    HSK-A63: 15000, HSK-A100: 12000

    rpm

  • 进给

  • 切削速度(X/Y/Z)

    8/16/16 (314.96/629.92/629.92)

    m/min (ipm)

  • 自动换刀系统

  • 刀具数目

    32 opt. 40/60

    pcs

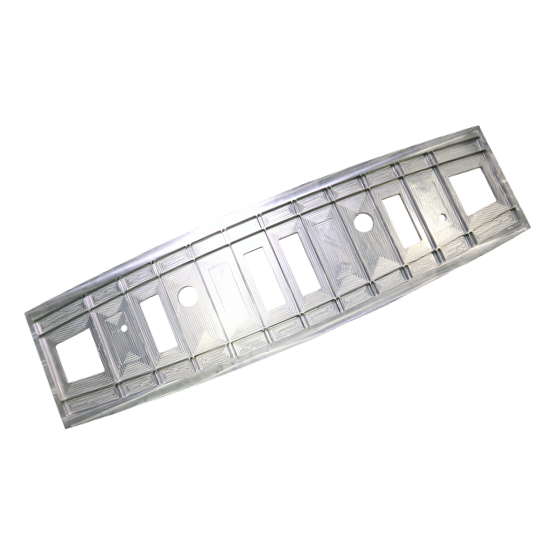

应用案例
