产品优势
 |

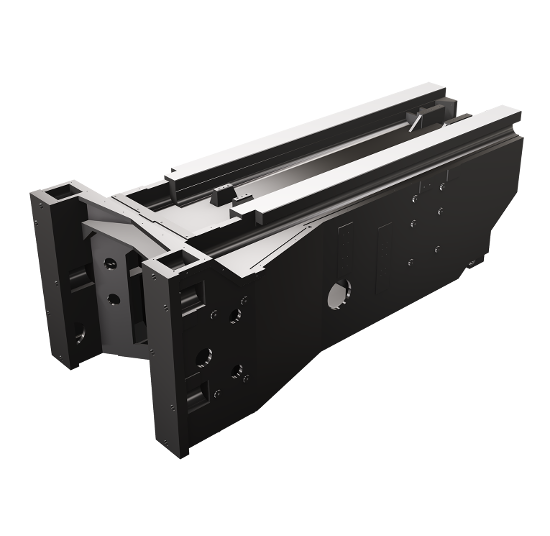

斜梁结构 +斜梁施工充分展现了强大的切割力在铣削和钻孔作业。 鼻子长梭形 +增加方便模具与型腔加工 制作一块主轴头 +一件式结构对加工精度主轴防止共振和热变形的影响。 |
|
对双槽、Z轴 +增加锥形钩和铸造部件之间的匹配。因此，更高的加工精度可以达到。 超宽鞍施工 +使主轴头在切削过程中实现更大的稳定性 |
|
型号规范
- 机床型号
- SW-216
- 工作台
-
工作台面积
2000x1450 (78.74x57.09)
mm (inch)
工作台最大载重量
7000 (15432.36)
kg (lbs.)
- 行程
-
纵向行程（X轴）
2100 (82.68)
mm (inch)
横向行程（Y轴）
1600 (62.99)
mm (inch)
上下行程（Z轴）
780 opt. 1070 (30.71 opt. 42.13)
mm (inch)
- 主轴
-
主轴锥度
ISO50
主轴转速（齿轮）
6000
rpm
- 进给
-
切削速度(X/Y/Z)
12/12/15 (472.44/472.44/590.55)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S:20 A: 32/40/60
pcs
- 机床型号
- SW-2616
- 工作台
-
工作台面积
2500x1450 (98.43x57.09)
mm (inch)
工作台最大载重量
7500 (16534.67)
kg (lbs.)
- 行程
-
纵向行程（X轴）
2600 (102.36)
mm (inch)
横向行程（Y轴）
1600 (62.99)
mm (inch)
上下行程（Z轴）
780 opt. 1070 (30.71 opt. 42.13)
mm (inch)
- 主轴
-
主轴锥度
ISO50
主轴转速（齿轮）
6000
rpm
- 进给
-
切削速度(X/Y/Z)
12/12/15 (472.44/472.44/590.55)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S:20 A: 32/40/60
pcs
- 机床型号
- SW-316
- 工作台
-
工作台面积
3000x1450 (118.11x57.09)
mm (inch)
工作台最大载重量
8000 (17636.98)
kg (lbs.)
- 行程
-
纵向行程（X轴）
3100 (122.05)
mm (inch)
横向行程（Y轴）
1600 (62.99)
mm (inch)
上下行程（Z轴）
780 opt. 1070 (30.71 opt. 42.13)
mm (inch)
- 主轴
-
主轴锥度
ISO50
主轴转速（齿轮）
6000
rpm
- 进给
-
切削速度(X/Y/Z)
12/12/15 (472.44/472.44/590.55)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S:20 A: 32/40/60
pcs
- 机床型号
- SW-416
- 工作台
-
工作台面积
4000x1450 (157.48x57.09)
mm (inch)
工作台最大载重量
9000 (19841.6)
kg (lbs.)
- 行程
-
纵向行程（X轴）
4100 (161.42)
mm (inch)
横向行程（Y轴）
1600 (62.99)
mm (inch)
上下行程（Z轴）
780 opt. 1070 (30.71 opt. 42.13)
mm (inch)
- 主轴
-
主轴锥度
ISO50
主轴转速（齿轮）
6000
rpm
- 进给
-
切削速度(X/Y/Z)
12/12/15 (472.44/472.44/590.55)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S:20 A: 32/40/60
pcs
- 机床型号
- SW-220
- 工作台
-
工作台面积
2000x1830 (78.74x72.05)
mm (inch)
工作台最大载重量
8000 (17636.98)
kg (lbs.)
- 行程
-
纵向行程（X轴）
2100 (82.68)
mm (inch)
横向行程（Y轴）
2000 (78.74)
mm (inch)
上下行程（Z轴）
920 opt. 780/1070 (36.22 opt. 30.71/42.13)
mm (inch)
- 主轴
-
主轴锥度
ISO50
主轴转速（齿轮）
6000
rpm
- 进给
-
切削速度(X/Y/Z)
12/12/12 (472.44/472.44/472.44)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S:20 A: 32/40
pcs
- 机床型号
- SW-320
- 工作台
-
工作台面积
3000x1830 (118.11x72.05)
mm (inch)
工作台最大载重量
10000 (22046.23)
kg (lbs.)
- 行程
-
纵向行程（X轴）
3100 (122.05)
mm (inch)
横向行程（Y轴）
2000 (78.74)
mm (inch)
上下行程（Z轴）
920 opt. 780/1070 (36.22 opt. 30.71/42.13)
mm (inch)
- 主轴
-
主轴锥度
ISO50
主轴转速（齿轮）
6000
rpm
- 进给
-
切削速度(X/Y/Z)
12/12/12 (472.44/472.44/472.44)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S:20 A: 32/40
pcs
- 机床型号
- SW-420
- 工作台
-
工作台面积
4000x1830 (157.48x72.05)
mm (inch)
工作台最大载重量
12000 (26455.47)
kg (lbs.)
- 行程
-
纵向行程（X轴）
4100 (161.42)
mm (inch)
横向行程（Y轴）
2000 (78.74)
mm (inch)
上下行程（Z轴）
920 opt. 780/1070 (36.22 opt. 30.71/42.13)
mm (inch)
- 主轴
-
主轴锥度
ISO50
主轴转速（齿轮）
6000
rpm
- 进给
-
切削速度(X/Y/Z)
12/12/12 (472.44/472.44/472.44)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S:20 A: 32/40
pcs
- 机床型号
- SW-323
- 工作台
-
工作台面积
3000x2200 (118.11x86.61)
mm (inch)
工作台最大载重量
10000 (22046.23)
kg (lbs.)
- 行程
-
纵向行程（X轴）
3000 (118.11)
mm (inch)
横向行程（Y轴）
2300 (90.55)
mm (inch)
上下行程（Z轴）
780 opt. 1070 (30.71 opt. 42.13)
mm (inch)
- 主轴
-
主轴锥度
ISO50
主轴转速（齿轮）
6000 opt. 4000
rpm
- 进给
-
切削速度(X/Y/Z)
12/12/12 (472.44/472.44/472.44)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S:20 A: 32/40/60
pcs
- 机床型号
- SW-423
- 工作台
-
工作台面积
4000x2200 (157.48x86.61)
mm (inch)
工作台最大载重量
12000 (26455.47)
kg (lbs.)
- 行程
-
纵向行程（X轴）
4000 (157.48)
mm (inch)
横向行程（Y轴）
2300 (90.55)
mm (inch)
上下行程（Z轴）
780 opt. 1070 (30.71 opt. 42.13)
mm (inch)
- 主轴
-
主轴锥度
ISO50
主轴转速（齿轮）
6000 opt. 4000
rpm
- 进给
-
切削速度(X/Y/Z)
12/12/12 (472.44/472.44/472.44)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S:20 A: 32/40/60
pcs
- 机床型号
- SW-523
- 工作台
-
工作台面积
5000x2200 (196.85x86.61)
mm (inch)
工作台最大载重量
14000 (30864.72)
kg (lbs.)
- 行程
-
纵向行程（X轴）
5000 (196.85)
mm (inch)
横向行程（Y轴）
2300 (90.55)
mm (inch)
上下行程（Z轴）
780 opt. 1070 (30.71 opt. 42.13)
mm (inch)
- 主轴
-
主轴锥度
ISO50
主轴转速（齿轮）
6000 opt. 4000
rpm
- 进给
-
切削速度(X/Y/Z)
8/12/12 (314.96/472.44/472.44)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S:20 A: 32/40/60
pcs
- 机床型号
- SW-623
- 工作台
-
工作台面积
6000x2200 (236.22x86.61)
mm (inch)
工作台最大载重量
16000 (35273.96)
kg (lbs.)
- 行程
-
纵向行程（X轴）
6000 (236.22)
mm (inch)
横向行程（Y轴）
2300 (90.55)
mm (inch)
上下行程（Z轴）
780 opt. 1070 (30.71 opt. 42.13)
mm (inch)
- 主轴
-
主轴锥度
ISO50
主轴转速（齿轮）
6000 opt. 4000
rpm
- 进给
-
切削速度(X/Y/Z)
6/12/12 (236.22/472.44/472.44)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S:20 A: 32/40/60
pcs
- 机床型号
- SW-326
- 工作台
-
工作台面积
3000x2500 (118.11x98.43)
mm (inch)
工作台最大载重量
12000 (26455.47)
kg (lbs.)
- 行程
-
纵向行程（X轴）
3000 (118.11)
mm (inch)
横向行程（Y轴）
2600 (102.36)
mm (inch)
上下行程（Z轴）
780 opt. 1070 (30.71 opt. 42.13)
mm (inch)
- 主轴
-
主轴锥度
ISO50
主轴转速（齿轮）
6000 opt. 4000
rpm
- 进给
-
切削速度(X/Y/Z)
10/10/12 (393.7/393.7/472.44)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S:20 A: 32/40/60
pcs
- 机床型号
- SW-426
- 工作台
-
工作台面积
4000x2500 (157.48x98.43)
mm (inch)
工作台最大载重量
13500 (29762.41)
kg (lbs.)
- 行程
-
纵向行程（X轴）
4000 (157.48)
mm (inch)
横向行程（Y轴）
2600 (102.36)
mm (inch)
上下行程（Z轴）
780 opt. 1070 (30.71 opt. 42.13)
mm (inch)
- 主轴
-
主轴锥度
ISO50
主轴转速（齿轮）
6000 opt. 4000
rpm
- 进给
-
切削速度(X/Y/Z)
10/10/12 (393.7/393.7/472.44)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S:20 A: 32/40/60
pcs
- 机床型号
- SW-526
- 工作台
-
工作台面积
5000x2500 (196.85x98.43)
mm (inch)
工作台最大载重量
15000 (33069.34)
kg (lbs.)
- 行程
-
纵向行程（X轴）
5000 (196.85)
mm (inch)
横向行程（Y轴）
2600 (102.36)
mm (inch)
上下行程（Z轴）
780 opt. 1070 (30.71 opt. 42.13)
mm (inch)
- 主轴
-
主轴锥度
ISO50
主轴转速（齿轮）
6000 opt. 4000
rpm
- 进给
-
切削速度(X/Y/Z)
8/10/12 (314.96/393.7/472.44)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S:20 A: 32/40/60
pcs
- 机床型号
- SW-626
- 工作台
-
工作台面积
6000x2500 (236.22x98.43)
mm (inch)
工作台最大载重量
16500 (36376.27)
kg (lbs.)
- 行程
-
纵向行程（X轴）
6000 (236.22)
mm (inch)
横向行程（Y轴）
2600 (102.36)
mm (inch)
上下行程（Z轴）
780 opt. 1070 (30.71 opt. 42.13)
mm (inch)
- 主轴
-
主轴锥度
ISO50
主轴转速（齿轮）
6000 opt. 4000
rpm
- 进给
-
切削速度(X/Y/Z)
6/10/12 (236.22/393.7/472.44)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S:20 A: 32/40/60
pcs

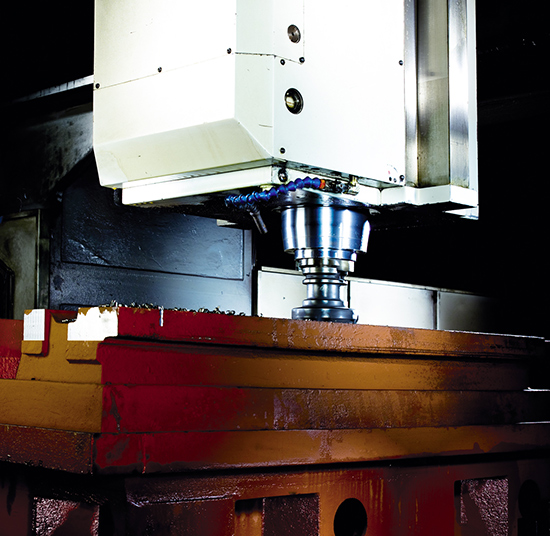

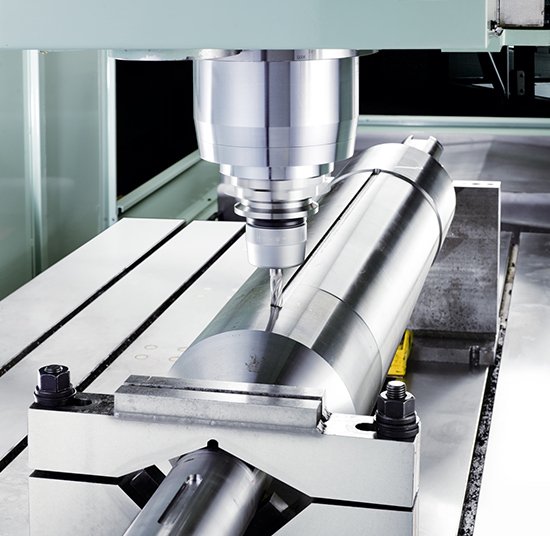

应用案例
