产品优势
 |
四轴直线导轨 +与Z轴四线性guidewasys设计，机床的刚性高，切削性能好得多了。（为hsa2212 / 3212/2215、四直线导轨是可选的，其余的机器是标准的。） 三直线导轨在X轴（hsa-x28 / hsa-x36） +三直线导轨在x轴的设计可以抵抗旋转扭矩切割时，刚度可提高50%。此外，表的最大负载可达30000kg。
|
|
用新的力流设计降低切削振动 +新的斜梁设计将切削力流在45°成列，大大降低了振动通过高效的力流传递。 最大发射功率提高位置精度 +我们专利的X轴和Y轴滚珠丝杠支撑连接保证传输功率在洛杉矶同时减少挠度问题min提高加工精度送你。 氮平衡 +随着轴氮反力设计、水力机组的噪声问题可以减少72分贝，同时油箱温度可以降低35℃。此外，Z轴快速进给可升级至一千六百万/分钟。 |
|
型号规范
- 机床型号
- HSA-2212
- 工作台
-
工作台面积
2000x1100 (78.74x43.31)
mm (inch)
工作台最大载重量
3500 (7716.18)
kg (lbs.)
- 行程
-
纵向行程（X轴）
2250 (88.58)
mm (inch)
横向行程（Y轴）
1200 (47.24)
mm (inch)
上下行程（Z轴）
780 (30.71)
mm (inch)
- 主轴
-
主轴锥度
ISO50/ISO40
主轴转速（直结式）
10000 opt.15000 only on #40,12000 only on #50
rpm
主轴转速（齿轮）
6000 only on #50 opt. 8000
rpm
- 进给
-
切削速度(X/Y/Z)
24/24/20 (944.88/944.88/787.4)
m/min (ipm)
- 自动换刀系统
-
刀具数目
A: 24 opt. 32/40 only on #50
pcs
- 机床型号
- HSA-3212
- 工作台
-
工作台面积
3000x1100 (118.11x43.31)
mm (inch)
工作台最大载重量
4500 (9920.8)
kg (lbs.)
- 行程
-
纵向行程（X轴）
3250 (127.95)
mm (inch)
横向行程（Y轴）
1200 (47.24)
mm (inch)
上下行程（Z轴）
780 (30.71)
mm (inch)
- 主轴
-
主轴锥度
ISO50/ISO40
主轴转速（直结式）
10000 opt.15000 only on #40, 12000 only on #50
rpm
主轴转速（齿轮）
6000 only on #50 opt. 8000
rpm
- 进给
-
切削速度(X/Y/Z)
20/24/20 (787.4/944.88/787.4)
m/min (ipm)
- 自动换刀系统
-
刀具数目
A: 24 opt. 32/40 only on #50
pcs
- 机床型号
- HSA-220
- 工作台
-
工作台面积
2000x1800 (78.74x70.87)
mm (inch)
工作台最大载重量
8000 (17636.98)
kg (lbs.)
- 行程
-
纵向行程（X轴）
2000 (78.74)
mm (inch)
横向行程（Y轴）
2000 (78.74)
mm (inch)
上下行程（Z轴）
780 opt.1000/1200 (30.71 opt. 39.37/47.24)
mm (inch)
- 主轴
-
主轴锥度
#50
主轴转速（直结式）
opt. 10000/12000
rpm
主轴转速（齿轮）
6000 opt. 8000
rpm
- 进给
-
切削速度(X/Y/Z)
24/18/16 (944.88/708.66/629.92)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S: 20 A: 32
pcs
- 机床型号
- HSA-320
- 工作台
-
工作台面积
3000x1800 (118.11x70.87)
mm (inch)
工作台最大载重量
10000 (22046.23)
kg (lbs.)
- 行程
-
纵向行程（X轴）
3000 (118.11)
mm (inch)
横向行程（Y轴）
2000 (78.74)
mm (inch)
上下行程（Z轴）
780 opt.1000/1200 (30.71 opt. 39.37/47.24)
mm (inch)
- 主轴
-
主轴锥度
#50
主轴转速（直结式）
opt. 10000/12000
rpm
主轴转速（齿轮）
6000 opt. 8000
rpm
- 进给
-
切削速度(X/Y/Z)
20/18/16 (787.4/708.66/629.92)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S: 20 A: 32
pcs
- 机床型号
- HSA-420
- 工作台
-
工作台面积
4000x1800 (157.48x70.87)
mm (inch)
工作台最大载重量
12000 (26455.47)
kg (lbs.)
- 行程
-
纵向行程（X轴）
4000 (157.48)
mm (inch)
横向行程（Y轴）
2000 (78.74)
mm (inch)
上下行程（Z轴）
780 opt.1000/1200 (30.71 opt. 39.37/47.24)
mm (inch)
- 主轴
-
主轴锥度
#50
主轴转速（直结式）
opt. 10000/12000
rpm
主轴转速（齿轮）
6000 opt. 8000
rpm
- 进给
-
切削速度(X/Y/Z)
20/18/16 (787.4/708.66/629.92)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S: 20 A: 32
pcs
- 机床型号
- HSA-323
- 工作台
-
工作台面积
3000x2200 (118.11x86.61)
mm (inch)
工作台最大载重量
10000 (22046.23)
kg (lbs.)
- 行程
-
纵向行程（X轴）
3000 (118.11)
mm (inch)
横向行程（Y轴）
2300 (90.55)
mm (inch)
上下行程（Z轴）
780 opt.1000/1200 (30.71 opt. 39.37/47.24)
mm (inch)
- 主轴
-
主轴锥度
ISO50
主轴转速（直结式）
10000 opt. 12000
rpm
主轴转速（齿轮）
6000 opt. 8000
rpm
- 进给
-
切削速度(X/Y/Z)
20/18/16 (787.4/708.66/629.92)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S:20 A:32
pcs
- 机床型号
- HSA-423
- 工作台
-
工作台面积
4000x2200 (157.48x86.61)
mm (inch)
工作台最大载重量
12000 (26455.47)
kg (lbs.)
- 行程
-
纵向行程（X轴）
4000 (157.48)
mm (inch)
横向行程（Y轴）
2300 (90.55)
mm (inch)
上下行程（Z轴）
780 opt.1000/1200 (30.71 opt. 39.37/47.24)
mm (inch)
- 主轴
-
主轴锥度
ISO50
主轴转速（直结式）
10000 opt. 12000
rpm
主轴转速（齿轮）
6000 opt. 8000
rpm
- 进给
-
切削速度(X/Y/Z)
20/18/16 (787.4/708.66/629.92)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S:20 A:32
pcs
- 机床型号
- HSA-523
- 工作台
-
工作台面积
5000x2200 (196.85x86.61)
mm (inch)
工作台最大载重量
15000 (33069.34)
kg (lbs.)
- 行程
-
纵向行程（X轴）
5000 (196.85)
mm (inch)
横向行程（Y轴）
2300 (90.55)
mm (inch)
上下行程（Z轴）
780 opt.1000/1200 (30.71 opt. 39.37/47.24)
mm (inch)
- 主轴
-
主轴锥度
ISO50
主轴转速（直结式）
10000 opt. 12000
rpm
主轴转速（齿轮）
6000 opt. 8000
rpm
- 进给
-
切削速度(X/Y/Z)
14/18/16 (551.18/708.66//629.92)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S:20 A:32
pcs
- 机床型号
- HSA-623
- 工作台
-
工作台面积
6000x2200 (236.22x86.61)
mm (inch)
工作台最大载重量
18000 (39683.21)
kg (lbs.)
- 行程
-
纵向行程（X轴）
6000 (236.22)
mm (inch)
横向行程（Y轴）
2300 (90.55)
mm (inch)
上下行程（Z轴）
780 opt.1000/1200 (30.71 opt. 39.37/47.24)
mm (inch)
- 主轴
-
主轴锥度
ISO50
主轴转速（直结式）
10000 opt. 12000
rpm
主轴转速（齿轮）
6000 opt. 8000
rpm
- 进给
-
切削速度(X/Y/Z)
12/18/16 (472.44/708.66/629.92)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S:20 A:32
pcs
- 机床型号
- HSA-327
- 工作台
-
工作台面积
3000x2200 (118.11x86.61)
mm (inch)
工作台最大载重量
10000 (22046.23)
kg (lbs.)
- 行程
-
纵向行程（X轴）
3000 (118.11)
mm (inch)
横向行程（Y轴）
2700 (106.3)
mm (inch)
上下行程（Z轴）
780 opt.1000/1200 (30.71 opt. 39.37/47.24)
mm (inch)
- 主轴
-
主轴锥度
ISO50
主轴转速（直结式）
10000 opt. 12000
rpm
主轴转速（齿轮）
6000 opt. 8000
rpm
- 进给
-
切削速度(X/Y/Z)
20/18/16 (787.4/708.66/629.92)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S:20 A:32
pcs
- 机床型号
- HSA-427
- 工作台
-
工作台面积
4000x2200 (157.48x86.61)
mm (inch)
工作台最大载重量
12000 (26455.47)
kg (lbs.)
- 行程
-
纵向行程（X轴）
4000 (157.48)
mm (inch)
横向行程（Y轴）
2700 (106.3)
mm (inch)
上下行程（Z轴）
780 opt.1000/1200 (30.71 opt. 39.37/47.24)
mm (inch)
- 主轴
-
主轴锥度
ISO50
主轴转速（直结式）
10000 opt. 12000
rpm
主轴转速（齿轮）
6000 opt. 8000
rpm
- 进给
-
切削速度(X/Y/Z)
20/18/16 (787.4/708.66/629.92)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S:20 A:32
pcs
- 机床型号
- HSA-527
- 工作台
-
工作台面积
5000x2200 (196.85x86.61)
mm (inch)
工作台最大载重量
15000 (33069.34)
kg (lbs.)
- 行程
-
纵向行程（X轴）
5000 (196.85)
mm (inch)
横向行程（Y轴）
2700 (106.3)
mm (inch)
上下行程（Z轴）
780 opt.1000/1200 (30.71 opt. 39.37/47.24)
mm (inch)
- 主轴
-
主轴锥度
ISO50
主轴转速（直结式）
10000 opt. 12000
rpm
主轴转速（齿轮）
6000 opt. 8000
rpm
- 进给
-
切削速度(X/Y/Z)
14/18/16 (551.18/708.66//629.92)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S:20 A:32
pcs
- 机床型号
- HSA-627
- 工作台
-
工作台面积
6000x2200 (236.22x86.61)
mm (inch)
工作台最大载重量
18000 (39683.21)
kg (lbs.)
- 行程
-
纵向行程（X轴）
6000 (236.22)
mm (inch)
横向行程（Y轴）
2700 (106.3)
mm (inch)
上下行程（Z轴）
780 opt.1000/1200 (30.71 opt. 39.37/47.24)
mm (inch)
- 主轴
-
主轴锥度
ISO50
主轴转速（直结式）
10000 opt. 12000
rpm
主轴转速（齿轮）
6000 opt. 8000
rpm
- 进给
-
切削速度(X/Y/Z)
12/18/16 (472.44/708.66/629.92)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S:20 A:32
pcs
- 机床型号
- HSA-328
- 工作台
-
工作台面积
3000x2500 (118.11x98.43)
mm (inch)
工作台最大载重量
15000 (33069.34)
kg (lbs.)
- 行程
-
纵向行程（X轴）
3000 (118.11)
mm (inch)
横向行程（Y轴）
2800 (110.24)
mm (inch)
上下行程（Z轴）
780 opt.1000/1200 (30.71 opt. 39.37/47.24)
mm (inch)
- 主轴
-
主轴锥度
ISO50
主轴转速（直结式）
opt. 10000/12000
rpm
主轴转速（齿轮）
6000 opt. 8000
rpm
- 进给
-
切削速度(X/Y/Z)
20/18/16 (787.4/708.66/629.92)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S: 20, A: 32
pcs
- 机床型号
- HSA-428
- 工作台
-
工作台面积
4000x2500 (157.48x98.43)
mm (inch)
工作台最大载重量
18000 (39683.21)
kg (lbs.)
- 行程
-
纵向行程（X轴）
4000 (157.48)
mm (inch)
横向行程（Y轴）
2800 (110.24)
mm (inch)
上下行程（Z轴）
780 opt.1000/1200 (30.71 opt. 39.37/47.24)
mm (inch)
- 主轴
-
主轴锥度
ISO50
主轴转速（直结式）
10000 opt. 12000
rpm
主轴转速（齿轮）
6000 opt. 8000
rpm
- 进给
-
切削速度(X/Y/Z)
16/18/16 (629.92/708.66/629.92)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S:20 A:32
pcs
- 机床型号
- HSA-528
- 工作台
-
工作台面积
5000x2500 (196.85x98.43)
mm (inch)
工作台最大载重量
20000 (44092.45)
kg (lbs.)
- 行程
-
纵向行程（X轴）
5000 (196.85)
mm (inch)
横向行程（Y轴）
2800 (110.24)
mm (inch)
上下行程（Z轴）
780 opt.1000/1200 (30.71 opt. 39.37/47.24)
mm (inch)
- 主轴
-
主轴锥度
ISO50
主轴转速（直结式）
10000 opt. 12000
rpm
主轴转速（齿轮）
6000 opt. 8000
rpm
- 进给
-
切削速度(X/Y/Z)
12/18/16 (472.44/708.66/629.92)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S:20 A:32
pcs
- 机床型号
- HSA-628
- 工作台
-
工作台面积
6000x2500 (236.22x98.43)
mm (inch)
工作台最大载重量
23000 (50706.32)
kg (lbs.)
- 行程
-
纵向行程（X轴）
6000 (236.22)
mm (inch)
横向行程（Y轴）
2800 (110.24)
mm (inch)
上下行程（Z轴）
780 opt.1000/1200 (30.71 opt. 39.37/47.24)
mm (inch)
- 主轴
-
主轴锥度
ISO50
主轴转速（直结式）
10000 opt. 12000
rpm
主轴转速（齿轮）
6000 opt. 8000
rpm
- 进给
-
切削速度(X/Y/Z)
10/18/16 (393.7/708.66/629.92)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S:20 A:32
pcs
- 机床型号
- HSA-728
- 工作台
-
工作台面积
7000x2500 (275.59x98.43)
mm (inch)
工作台最大载重量
25000 (55115.57)
kg (lbs.)
- 行程
-
纵向行程（X轴）
7000 (275.59)
mm (inch)
横向行程（Y轴）
2800 (110.24)
mm (inch)
上下行程（Z轴）
780 opt.1000/1200 (30.71 opt. 39.37/47.24)
mm (inch)
- 主轴
-
主轴锥度
ISO 50
主轴转速（直结式）
opt. 10000/12000
rpm
主轴转速（齿轮）
6000 opt. 8000
rpm
- 进给
-
切削速度(X/Y/Z)
10/18/16 (393.7/708.66/629.92)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S: 20, A: 32
pcs
- 机床型号
- HSA-828
- 工作台
-
工作台面积
8000x2500 (314.96x98.43)
mm (inch)
工作台最大载重量
27000 (59524.81)
kg (lbs.)
- 行程
-
纵向行程（X轴）
8000 (314.96)
mm (inch)
横向行程（Y轴）
2800 (110.24)
mm (inch)
上下行程（Z轴）
780 opt.1000/1200 (30.71 opt. 39.37/47.24)
mm (inch)
- 主轴
-
主轴锥度
ISO 50
主轴转速（直结式）
opt. 10000/12000
rpm
主轴转速（齿轮）
6000 opt. 8000
rpm
- 进给
-
切削速度(X/Y/Z)
8/18/16 (314.96/708.66/629.92)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S: 20, A: 32
pcs
- 机床型号
- HSA-432
- 工作台
-
工作台面积
4000x2500 (157.48x98.43)
mm (inch)
工作台最大载重量
18000 (39683.21)
kg (lbs.)
- 行程
-
纵向行程（X轴）
4000 (157.48)
mm (inch)
横向行程（Y轴）
3200 (125.98)
mm (inch)
上下行程（Z轴）
780 opt.1000/1200 (30.71 opt. 39.37/47.24)
mm (inch)
- 主轴
-
主轴锥度
#50
主轴转速（直结式）
opt. 10000/12000
rpm
主轴转速（齿轮）
6000 opt. 8000
rpm
- 进给
-
切削速度(X/Y/Z)
16/18/16 (629.92/708.66/629.92)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S: 20 A: 32
pcs
- 机床型号
- HSA-532
- 工作台
-
工作台面积
5000x2500 (196.85x98.43)
mm (inch)
工作台最大载重量
20000 (44092.45)
kg (lbs.)
- 行程
-
纵向行程（X轴）
5000 (196.85)
mm (inch)
横向行程（Y轴）
3200 (125.98)
mm (inch)
上下行程（Z轴）
780 opt.1000/1200 (30.71 opt. 39.37/47.24)
mm (inch)
- 主轴
-
主轴锥度
#50
主轴转速（直结式）
opt. 10000/12000
rpm
主轴转速（齿轮）
6000 opt. 8000
rpm
- 进给
-
切削速度(X/Y/Z)
12/18/16 (472.44/708.66/629.92)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S: 20 A: 32
pcs
- 机床型号
- HSA-632
- 工作台
-
工作台面积
6000x2500 (236.22x98.43)
mm (inch)
工作台最大载重量
23000 (50706.32)
kg (lbs.)
- 行程
-
纵向行程（X轴）
6000 (236.22)
mm (inch)
横向行程（Y轴）
3200 (125.98)
mm (inch)
上下行程（Z轴）
780 opt.1000/1200 (30.71 opt. 39.37/47.24)
mm (inch)
- 主轴
-
主轴锥度
#50
主轴转速（直结式）
opt. 10000/12000
rpm
主轴转速（齿轮）
6000 opt. 8000
rpm
- 进给
-
切削速度(X/Y/Z)
10/18/16 (393.7/708.66/629.92)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S: 20 A: 32
pcs
- 机床型号
- HSA-436
- 工作台
-
工作台面积
4000x3000 (157.48x118.11)
mm (inch)
工作台最大载重量
18000 (39683.21)
kg (lbs.)
- 行程
-
纵向行程（X轴）
4000 (157.48)
mm (inch)
横向行程（Y轴）
3600 (141.73)
mm (inch)
上下行程（Z轴）
780 opt.1000/1200 (30.71 opt. 39.37/47.24)
mm (inch)
- 主轴
-
主轴锥度
ISO50
主轴转速（直结式）
opt. 10000/12000
rpm
主轴转速（齿轮）
6000 opt. 8000
rpm
- 进给
-
切削速度(X/Y/Z)
16/16/16 (629.92/629.92/629.92)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S:20 A:32
pcs
- 机床型号
- HSA-536
- 工作台
-
工作台面积
5000x3000 (196.85x118.11)
mm (inch)
工作台最大载重量
21000 (46297.08)
kg (lbs.)
- 行程
-
纵向行程（X轴）
5000 (196.85)
mm (inch)
横向行程（Y轴）
3600 (141.73)
mm (inch)
上下行程（Z轴）
780 opt.1000/1200 (30.71 opt. 39.37/47.24)
mm (inch)
- 主轴
-
主轴锥度
ISO50
主轴转速（直结式）
opt. 10000/12000
rpm
主轴转速（齿轮）
6000 opt. 8000
rpm
- 进给
-
切削速度(X/Y/Z)
12/16/16 (472.44/629.92/629.92)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S:20 A:32
pcs
- 机床型号
- HSA-636
- 工作台
-
工作台面积
6000x3000 (236.22x118.11)
mm (inch)
工作台最大载重量
24000 (52910.94)
kg (lbs.)
- 行程
-
纵向行程（X轴）
6000 (236.22)
mm (inch)
横向行程（Y轴）
3600 (141.73)
mm (inch)
上下行程（Z轴）
780 opt.1000/1200 (30.71 opt. 39.37/47.24)
mm (inch)
- 主轴
-
主轴锥度
ISO50
主轴转速（直结式）
10000 opt. 12000
rpm
主轴转速（齿轮）
6000 opt. 8000
rpm
- 进给
-
切削速度(X/Y/Z)
10/16/16 (393.7/629.92/629.92)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S:20 A:32
pcs
- 机床型号
- HSA-736
- 工作台
-
工作台面积
7000x3000 (275.59x118.11)
mm (inch)
工作台最大载重量
27000 (59524.81)
kg (lbs.)
- 行程
-
纵向行程（X轴）
7000 (275.59)
mm (inch)
横向行程（Y轴）
3600 (141.73)
mm (inch)
上下行程（Z轴）
780 opt.1000/1200 (30.71 opt. 39.37/47.24)
mm (inch)
- 主轴
-
主轴锥度
ISO50
主轴转速（直结式）
10000 opt. 12000
rpm
主轴转速（齿轮）
6000 opt. 8000
rpm
- 进给
-
切削速度(X/Y/Z)
10/16/16 (393.7/629.92/629.92)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S:20 A:32
pcs
- 机床型号
- HSA-836
- 工作台
-
工作台面积
8000x3000 (314.96x118.11)
mm (inch)
工作台最大载重量
30000 (66138.68)
kg (lbs.)
- 行程
-
纵向行程（X轴）
8000 (314.96)
mm (inch)
横向行程（Y轴）
3600 (141.73)
mm (inch)
上下行程（Z轴）
780 opt.1000/1200 (30.71 opt. 39.37/47.24)
mm (inch)
- 主轴
-
主轴锥度
ISO50
主轴转速（直结式）
10000 opt. 12000
rpm
主轴转速（齿轮）
6000 opt. 8000
rpm
- 进给
-
切削速度(X/Y/Z)
8/16/16 (314.96/629.92/629.92)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S:20 A:32
pcs
- 机床型号
- HSA-723
- 工作台
-
工作台面积
7000x2200 (275.59x86.61)
mm (inch)
工作台最大载重量
20000 (44092.45)
kg (lbs.)
- 行程
-
纵向行程（X轴）
7000 (275.59)
mm (inch)
横向行程（Y轴）
2300 (90.55)
mm (inch)
上下行程（Z轴）
780 opt.1000/1200 (30.71 opt. 39.37/47.24)
mm (inch)
- 主轴
-
主轴锥度
ISO50
主轴转速（直结式）
opt. 10000/12000
rpm
主轴转速（齿轮）
6000 opt. 8000
rpm
- 进给
-
切削速度(X/Y/Z)
10/18/16 (393.7/708.66/629.92)
m/min (ipm)
- 自动换刀系统
-
刀具数目
S:20 A:32
pcs

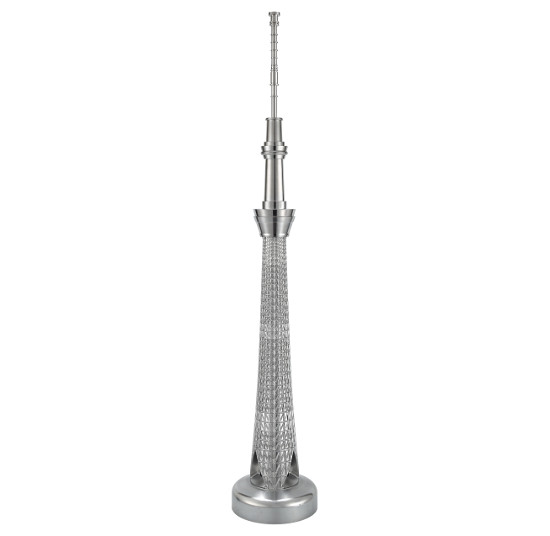

应用案例
